ETNA Series Armoured Ex Proof Cable Glands - DCG Double Compression

ETNA Series Armoured Ex Proof Cable Glands – DCG Double Compression

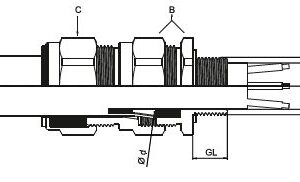

Drawings
Datasheet
Customize
Type : DCG (Double compression gland)
Protection code : I M2 Ex db I Mb II 2G Ex db IIC Gb II 2D Ex tb IIIC Db
Certificate : IEP 14 ATEX 0216X
Material : MS58 Brass with or without nickel plated, stainless steel AISI303 / 316L / Aluminium
Standards : EN 60079-0:2012, 60079-1:2007, 60079-31:2009
Protection class : IP66 / 68
Temperature : -30 °C +120 °C NBR
: -40 °C +100 °C NEOPRENE
: -60 °C +180 °C SILICONE
: -30 °C +100 °C TPE/V
Application area : ZONE1, ZONE2, ZONE21, ZONE22, Gas Group IIA. IIB, IIC
Cable type : SWA (Single wire armour) (STA & other cables optional)


EX – PROOF CABLE GLANDS – DCG SERIES

Product
Size
Product
Code
Standard
AG
AG
NPT
AG
A
B
Ø d (Armour)
GL
min. mm
Wrench mm
Min
Max
Min
Max
Min
Max
16
XX-DCGXX/16/X
M16x1,5
1/2″
PG9
3,1
8,6
6,1
13,2
0,8
1
15
24
20ss
XX-DCGXX/20ss/X
M20ssx1,5
1/2″
PG11ss
3,1
8,6
6,1
13,2
0,8
1
15
24
20s
XX-DCGXX/20s/X
M20sx1,5
1/2″
PG11s
6,1
11,6
9,5
15,9
0,8
1,25
15
24
20
XX-DCGXX/20/X
M20x1,5
1/2″
PG13,5
6,5
13,9
12,5
20,9
0,8
1,25
15
30
25s
XX-DCGXX/25s/X
M25sx1,5
3/4″
PG21s
11,1
19,9
14
22
1,25
1,6
15
38
25
XX-DCGXX/25/X
M25x1,5
3/4″
PG21
11,1
19,9
18,2
26,2
1,25
1,6
15
38
32
XX-DCGXX/32/X
M32x1,5
1″
PG29
18,2
26,2
23,7
33,9
1,6
2
15
45
40
XX-DCGXX/40/X
M40x1,5
11/4″
PG36s
23,7
33,9
27,9
40,4
1,6
2
15
55
50s
XX-DCGXX/50s/X
M50sx1,5
11/2″
PG36
29,5
38,1
35,2
46,7
2
2,5
15
60
50
XX-DCGXX/50/X
M50x1,5
2″
PG36
35,6
44
40,4
53,1
2
2,5
15
70
63s
XX-DCGXX/63s/X
M63sx1,5
2″
PG48
40,1
49,9
45,6
59,4
2
2,5
15
75
63
XX-DCGXX/63/X
M63x1,5
21/2″
–
47,2
55,9
54,6
65,9
2
2,5
15
80
75s
XX-DCGXX/75s/X
M75sx1,5
21/2″
–
52,8
61,9
59
72,1
2
2,5
15
90
75
XX-DCGXX/75/X
M75x1,5
3″
–
59,1
67,9
66,7
78,5
2,5
3
15
100
90
XX-DCGXX/90/X
M90x2
3″
–
66,6
79,9
76,2
90,4
3
3,5
15
115
100
XX-DCGXX/100/X
M100x2
–
–
76
90
86,1
101,5
3,15
4
15
123
115
XX-DCGXX/115/X
M115x2
–
–
86
97,9
101,5
110,3
3,15
4
15
133
130
XX-DCGXX/130/X
M130x2
–
–
97
114,9
114,2
123,3
3,15
4
15
146
